一、产品概述

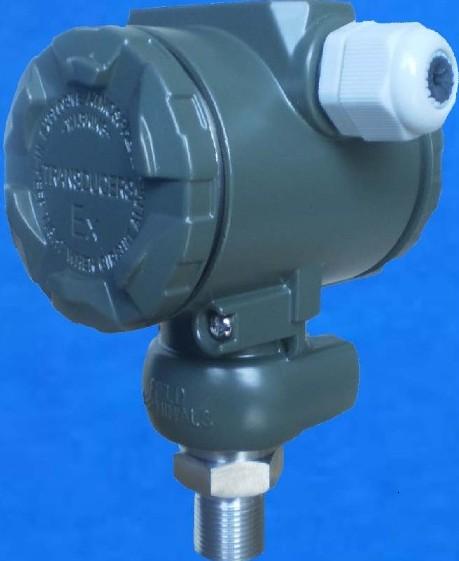

BP800A压力变送器使用扩散硅压力传感器为敏感元件，加上精心设计的电子线路，做成一体化结构，输出4～20mA、0～5V标准信号。该型号压力变送器适合于远距离传输和工业自动化系统配套。BP800A压力变送器具有多种型号，可广泛用于石油、化工、电力、冶金、制药、食品等工业领域，适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
二、压力变送器的技术特点
● 高温、高压
● 高精度 精度可达±0.1%FS
● 高稳定性 每年优于±0.1%FS
● 温漂小 由于取消了测量元件中的中介液因而变送器不仅获得了很高的测量精度 且受温度的影响小。
● 工作温度范围宽
● 抗振动、冲击、抗强腐蚀
三、压力变送器的工作原理
被测介质的压力P直接作用于传感器的金属膜片，使膜片产生与介质压力成正比的变形，如工作原理图所示。组成电桥的R2、R4受压，R1、R3受拉，电桥输出对应于这一压力的电信号。由于膜片采用高性能的弹性材料使传感器具有很强的抗过载能力及很高的精度。 CYB-36S系列产品中的电子电路，将电桥输出的信号放大，并转换成电压或电流信号输出。
四、压力变送器的技术参数
被测介质：气体液体(和17-4PH不锈钢相容)及蒸气
测量范围：0～0.1、0.6、1.0Mpa，0～1.6、4.0、10、16、20、25、40、60MPa
供电电源：12～36V DC、 ±15V DC
输出信号：4～20mA （模拟、二线制）1～5V （模拟、三线制）0～5V （模拟、四线制）
精    度：（含非线性、重复性、迟滞）%FS :±0.1、±0.25、±0.5
稳 定 性：±0.1％FS/年
使用温度：-20℃～80℃；-40℃～125℃
介质温度：-40℃～200℃；-40℃～300℃；-196℃～400℃
温度影响
零  点: ±1×10-4/℃ ±2×10-4/℃
灵敏度: ±1×10-4/℃ ±2×10-4/℃
位置影响：安装位置不受影响
压力过载：量程的1.5倍，大于100Mpa为量程的1.2倍
相对湿度：0～90%相对湿度
桥臂电阻：≥2KΩ
绝缘强度：≥500MΩ（100V DC）
接液材料：膜片 17-4PH
过程连接件：（1Cr18Ni9Ti）
压力接头：M20×1.5、1/2NPT、1/4 NPT或按用户要求
外    壳：铝合金外壳，外层涂覆环氧树脂
五、外形尺寸图
