TY-UHZ511型磁翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
产品型号：

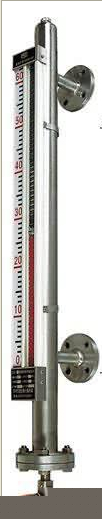

TY-UHZ511磁翻板液位计TY-UHZ511型磁翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

磁翻板液位外形示意图

基本参数
测量范围LD：200-6000mm
L1:与介质的比重及浮子的材质有关详见下表

介质比重
L1（mm）
防锈铝浮子（FL2）
及LF2氟塑包裹的浮子
不锈钢浮子（1Cr18ni9Ti）
0.45
0.55
0.65
0.75
0.85
0.95
≥1.0
463
286
210
166
140
120
113




340
260
220


D:φ52-φ83;Dφ115-φ200(视压力而定)
测量精度: ±10mm;
介质温度:≤80。C 也制作成≤480。C
介质比重：≥0.4
介质粘度： ≤0.02Pa.S
连接法兰：

DN20
PN（MPa）
0.6-2.5
4.0-16.0
标准号
HG20593-97
HG20595-97


注：HG20595-97我厂液位计选用FM面

Dg15
Pg(Kgf/cm2)
220
320
标准号
H12-0-2
H12-0-3
