手持式超声波流量计|STG-100S手持超声波流量计|厂家主营STG手持超声波流量计

STG-100S手持式超声波流量计是在同系列主线产品的第七版手持式超声波流量计的基础上开发的，新版的手持式超声波流量计保持了以前优秀性能和特点，改进了发射电路。另外其显著的特征是内置可充电的NI-H电池，可连续工作12小时。

产品型号：
STG-100S手持式超声波流量计STG-100S手持式超声波流量计是在同系列主线产品的第七版手持式超声波流量计的基础上开发的，新版的手持式超声波流量计保持了以前优秀性能和特点，改进了发射电路。另外其显著的特征是内置可充电的NI-H电池，可连续工作12小时。

主要技术参数

* 线形度：0.5%

* 重复性：优于0.2%

* 响应时间：0-999秒，使用者任选

* 流速范围：±32m/s

* 测量单位：米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶，*英国液体桶，美国兆加仑，使用者指定单位。

* 累积器：7位正、负、净累积器

* 安全性：设置值的锁定，更改数据需解锁。

* 传感器线缆：标准为5米*2，也可家长为10米*2

* 数据记录；内置数据记录仪可记录2000行数据

* 手动累积器：7位，按键即可开始用于校准。

* 外壳材料：阻燃ABS

* 工作电源：90～230VAC (内置镍氢充电电池，充足后可持续工作12小时)
* 安装方式：外敷式安装，操作简单，方便
* 显示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等，4*8中文或4*16

英文

* 信号输出：非隔离RS232(FUJI扩展协议) /1路隔离OCT输出
* 其它功能：内置数据记录器可记录时间、累积流量、信号状态、工作时间等
标准数据接口RS232用于联网检测或导出记录数据
自诊断，提示当前工作状态是否正常

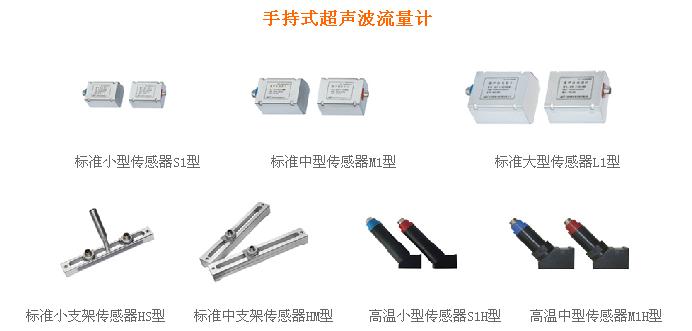

可选配传感器及技术参数

技术参数	支架HS型	支架HM型	标准S1型	标准M1型	标准L1型	高温S1H型	高温M1H型
适用管径(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　质	铝合金		ABS			特殊高温材料
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
标　定	整机配对标定
磁　性	有				无
适用温度	0～70℃					0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量（克）	250	1080	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等

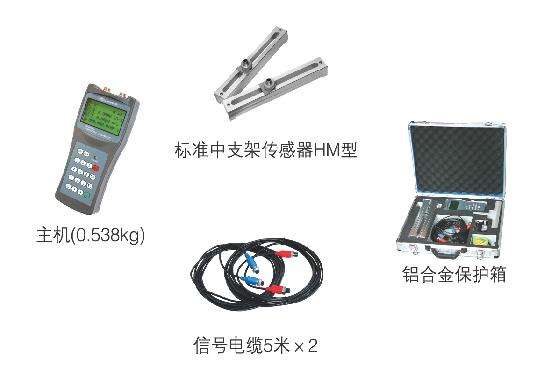

信号电缆	标准配置：5米×2，可选配10米×2或15米×2

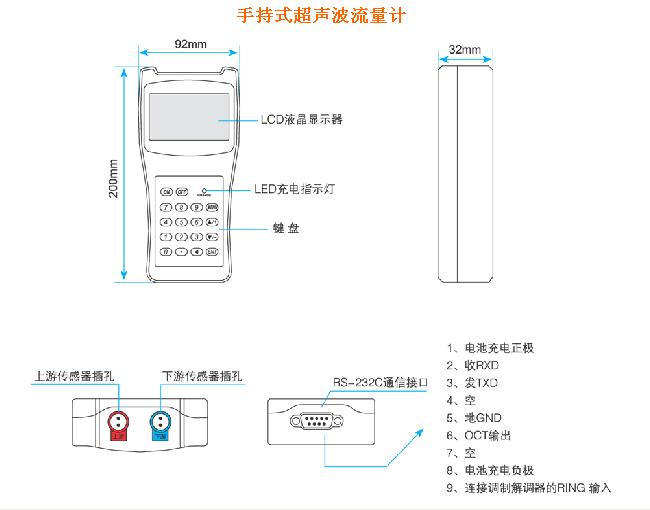

产品外形尺寸图

工作原理：

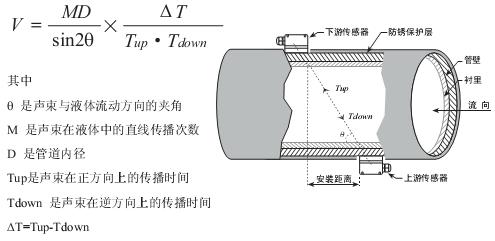

STG-100S手持式超声波流量计是用来测量封闭管路液体流量，传感器采用非接触、附着式的，使安装更简单易于操作。手持式超声波流量计的两个传感器具有收、发两用的特点，使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法或四次的W法。或者采用声波直接穿过被测管路的相对安装的Z法。使用者可基于被测管路和流体的特点来选择采用何种方法。流量计控制两个传感器轮流接受和发射超声波并测量期间的传播时间，计算时间差值，得到的时差与流体的流速由直接的关系，如下表述：

STG-100S手持式超声波流量计适用于各种液体流量的在线标定和巡检测量。手持式超声波流量计具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内手持式超声波流量计产品中体积最小、质量最轻，真正意义上的超声波流量计，产品已远销日本、韩国、东南亚、澳洲、美国等地区，受到广泛好评。
