产品型号：
一、产品描述
A36W油水界面仪/油水双界面测量仪是采用微电容串组合，断层扫描检测技术研制的一种检测容器中油、水、空气多相界面的液位计。A36W油水界面仪/油水双界面测量仪主要用于油田及石油化工行业进行油水双界面的检测。双界面油水测量仪主要用于油田及石油化工行业进行油水双界面的检测。
二、 产品特点
多段100mm微电容串组合电极，复聚四氟乙烯护管。可任意弯曲， 便于运输和安装
安装方便，可带料安装
精度高达0.1％
较强的耐腐蚀能力
智能化自校正
三、技术参数

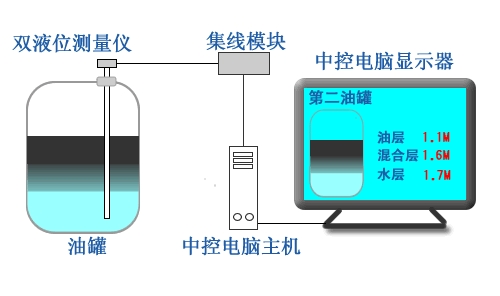

A36W油水界面仪/油水双界面测量仪由多段检测高度为100mm的微电容串组合而成的检测探极（传感器）与装在探极顶部的在线自校正式双界面液位变送器共同组成液位计。其检测的水面与油面高度以两组4-20mA信号分别输出，可远传至微机或二次显示仪表进行显示和控制。
变送器工作电压：DC12V（由专用安全栅供电）
专用安全栅输入电压：DC24V
有效检测范围（量程）：0～10米(其它量程可另行定制）
变送器输出：两路4～20mA
防爆等级：ExibIIBT4
适用介质：各种液体
工作温度：-40～+80℃
探极与罐壁距离：小于1米（过大应考虑加辅助电极）
注：探极与罐壁距离过大，检测电容太小会影响检测分辨率

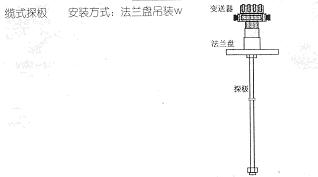

四、外形尺寸图

五、接线
A36W油水界面仪/油水双界面测量仪共有5个接线端子，其中V+，OV，OUT2分别与安全栅本安端端+12V、0V和、OUT1、OUT2相连，非本安端与供电+24VDC电源和二次仪表4-20Ma输入端相连，其中OUT1为油面高度输出，OUT2为水面高度输出，4MA为探极零点以下，20MA为9.9米探极量程高度，油水高度为同一零点。
变送器C-接线端应用1MM2以上导线通过法兰盘固定螺栓和铜线鼻与罐壁可靠相连，与罐壁（大地）成足够大的分布电容。接触点要抹防锈油脂，以防长期使用中氧化。C-接线是检测信号产生的关键接线，一定要认真处理。
注：另有其它分段电容式液、界、料位变送器，请电话咨询。
