LUCG插入式涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式涡街流量计仪表。LUCG插入式涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了本产品的可靠性。
LUCG插入式涡街流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。LUCG插入式涡街流量计可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
工作原理
插入式涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式： f = St × V/d式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
产品特点
● 安装简便，维护十分方便；
● 结构简单牢固，无可动部件，长期运行十分可靠；
● 量程范围宽，量程比可达1：15；
● 压力损失小，运行费用低，更具节能意义；
● 应用范围广，液体、气体、蒸汽均可测量；
● 检定周期长，一般为两年；
● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；
● 检测探头不直接接触被测介质，性能更稳定。
技术参数
● 测量介质：气体、蒸汽
● 测量范围：（见下表）
● 公称通径：（见下表）非标产品可根据用户要求特殊定做

●温度范围：压电式 -40℃ ~ 350℃    电容式 -60℃ ~ 450℃
●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
●范围度：正常范围1：10   扩展后范围1：15
●压力损失系数：Cd≤2.6
●系统测量精度：液体、气体示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
●供电电压：传感器 +12VDC 或+24VDC    变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
●输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器 两线制4 ~ 20mA.DC电流信号
●允许振动加速度：压电式 ≤0.2g    电容式 ≤1.0g
●环境温度：传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~ 50℃
●环境湿度：相对湿度5 ~ 85%
●信号远传距离：≤500m
●信号线接口：内螺纹M20×1.5
●直管段长度：上游≥10D    下游≥5D
●防爆等级：( ia )ⅡCT2 - T5本安防爆
●防护等级：普通型 IP65    潜水型IP68
●仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
管道安装注意事项
1．对直管段的要求
为了确保仪表正常、准确运行，传感器安装点的上下游必须有一定的直管道，以调整流场，如图所示。

2．流量计应安装在控制装置之前

3．压力、温度测量安装位置

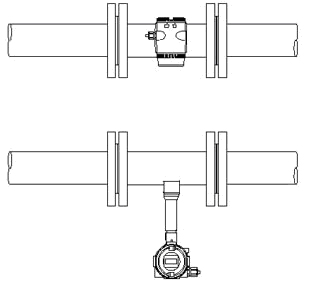

4．水平安装，温度>150℃时，建议按下图安装

5．对管道的要求：
1. 上、下游配管内径D与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
2. 配管应与传感器同心，同轴度应小于0.05DN
3. 密封垫不能凸入管道内，其内径可比传感器内径略大
4. 如需断流检查与清洗传感器，应设置旁通管道
6．对管道振动的要求：
传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
7．安装中易出现的问题
变送器两侧使用石棉垫密封（不可以使用橡胶垫），或使用的石棉垫内径小于流量计内径。
1.管道的内径和流量计的内径不一致，没有按规定缩扩管。
2.安装后流量计上的流向标志与管内介质流动方向相反或不一致。
3.涡街流量计测量头未插入管道中心
4.安装大口径流量计时，用手直接搬动放大器，因过重而致使放大器头损坏。
5.安装时用硬物敲击流量计，造成损坏。
6.焊接时，直接采用焊机对流量计进行焊接（不采用点焊方式），使放大器损坏。
