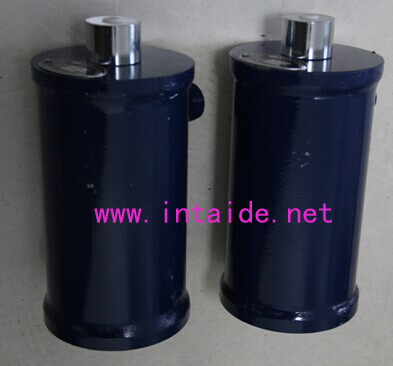

ZYK-1/3真空引水控制器|现货供应真空引水控制器

ZYK-1/3真空引水控制器是解决离心水泵自动控制的绝佳选择，它的安装口径是Φ50。ZYK-1/3真空引水控制器(即ZSD真空引水控制器)用于离心水泵的真空引水系统。ZYK-1/3真空引水控制器当被抽真空的水泵真空形成（泵壳内的空气全部排除）后，能及时准确发出真空形成信号，作用于水泵控制回路，以实现离心水泵真空引水运行方式的联动控制。

产品型号：
ZYK-1/3真空引水控制器是解决离心水泵自动控制的绝佳选择，它的安装口径是Φ50。ZYK-1/3真空引水控制器(即ZSD真空引水控制器)用于离心水泵的真空引水系统。ZYK-1/3真空引水控制器当被抽真空的水泵真空形成（泵壳内的空气全部排除）后，能及时准确发出真空形成信号，作用于水泵控制回路，以实现离心水泵真空引水运行方式的联动控制。
ZYK-1/3真空引水控制器工作原理
ZYK-1/3真空引水控制器中离心水泵真空引水系统见图1。正常运行时，1F、2F、3F、5F阀门开启，4F阀门关闭。水泵引水时，起动真空泵，开启ZS电磁阀，水泵壳体体内的空气经1F、2F、ZYK-1、ZS、3F、5F及真空泵排至大气、真空形成后，ZYK-1内的常开接点闭合，接通中间继电器、停真空泵、关闭电磁阀、起动水泵。若需维护ZS电磁阀，ZYK-1真空引水控制器时，开1F、4F、5F阀门。关2F、3F阀门。
ZYK-1结构图见图2，真空未形成时，浮球下落、控制接点处于断开状态；当水泵壳内形成真空后，泵壳内的水经1F、2F进入真空引水控制器筒体。使浮球上升，升至顶部时，浮球内的磁环作用于导管内的湿簧管，使控制接点闭合，发出真空形成信号。


图1离心水泵真空引水系统图	图2（真空引水控制器结构图）

ZYK-1/3真空引水控制器技术参数：
1.工作压力0.5Mpa，试验压力1.0 Mpa
2.触点容量：
最大电压220V AC
最大电流 2A
最大断开功率 100M
3.控制触点可接入220V 交流或直流回路，宜经中间继电器接点接入真空泵、电磁阀、水泵等设备的控制回路。
ZYK-1/3真空引水控制器选型表

型号	进出水管直径	规格
ZYK-1/1	Φ25	G1＂
ZYK-1/2	Φ38	G1.5＂
ZYK-1/3	Φ50	G2＂
